제품의 특징
- 고속 개폐 최고속도 (폭 15M - 1.2m/sec) BIG DOOR 중 세계 최고
- 내풍압형 35~50m/sec의 강풍에서도 개폐가 가능함
- POWERDOOR 전용 CONTROLLER의 SOFT STOP 기능으로 소음 최소화
- 구조가 간단하여 고장이 없음
- 정전 비상시 수동 개폐가 가능함
용도
대형 중량물을 취급하는 현장에 차량 및 구조물이 진·출입할 때 이를 감지하여 공장내부의 칸막이 또는 출입문을 자동/수동으로 개폐함으로써 일정한 물품이나 작업환경(온/습도, 먼지, 소음 등)을 보호하는 장치입니다.
적용분야
- 중공업, 자동차, 철강, 조선 등의 초대형 (10m~30m)물류의 출입문
- 중대형(6m~10m)의 문으로 고속 개폐를 요하는 곳
- 소형(1.5m~6m)이지만 강한 풍압으로 개폐가 곤란한 곳

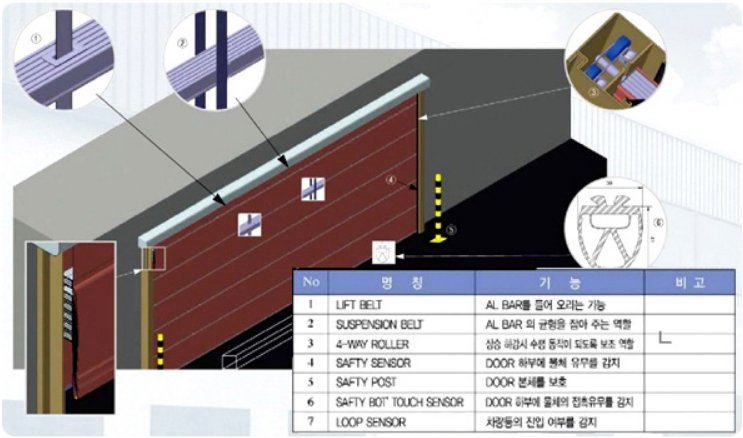

상세구성 및 특징
| No | 명칭 | 기능 | 비고 |
|---|---|---|---|
| 1 | LIFT BELT | AL BAR를 들어 올리는 기능 | |
| 2 | SUSPENSION BELT | AL BAR 의 균형을 잡아 주는 역할 | |
| 3 | 4-WAY ROLLER | 상승 하강시 수평 동작이 되도록 보조 역할 | |
| 4 | SAFETY SENSOR | DOOR 하부에 물체 유무를 감지 | |
| 5 | SAFETY POST | DOOR 본체를 보호 | |
| 6 | SAFETY BOT’ TOUCH SENSOR | DOOR 하부에 물체의 접촉유무를 감지 | |
| 7 | LOOP SENSOR | 차량등의 진입 여부를 감지 |

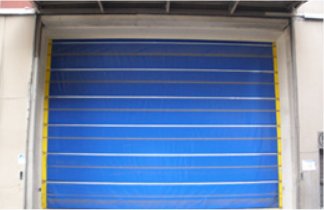

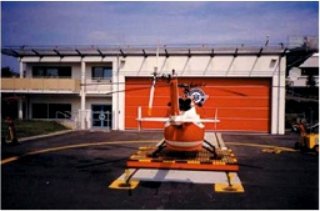

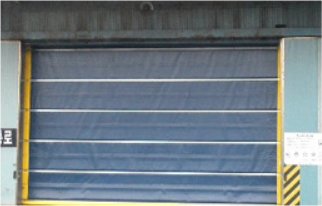

적용사례

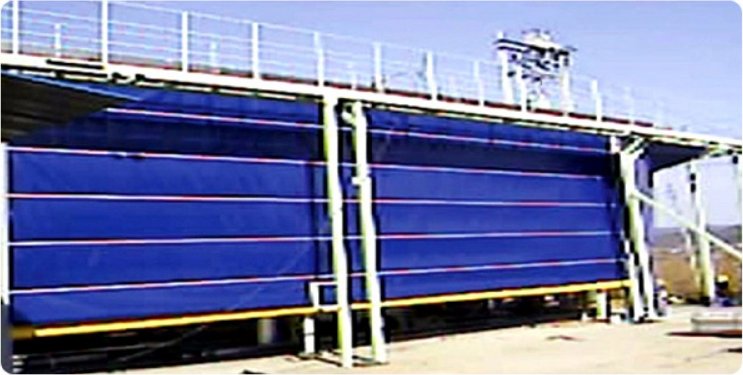

내구성시험 DATA(금오공대 윤성호 교수 공동개발)
| DOOR SIZE | 시험 조건 | 시험 회수 | 결과 |
|---|---|---|---|
| 폭 : 20M | 풍압 : 1~35m/sec | 40회 / HR | 합격 |
| 폭 : 8M | 개폐속도 : 1.2m/sec | 10만회 / 1년 | 합격 |
