POSDOOR는 산업현장에서 차량, 물품 및 사람이 출입할 때 출입문을 자동/수동으로 고속 개폐함으로써 작업환경을 일정하게 유지하여 보호할 수 있는 장치입니다.
POSDOOR [고속자동문] 제품의 특징
- 빠른 개폐속도(2.5m/sec)로 실내 온/습도 적정유지로 에너지 손실 최소화
- 물류이동 시간 손실을 최소화
- User의 요구에 따라 현장 맞춤 적용 설치가 가능하고 유지보수 비용의 최소화
- 정전 시에도 도어 개폐 가능
- 차량충돌시 DOOR 커튼의 터짐 및 자동복구 가능
- 설치 공간의 최소화
- AUTO DOOR전용 Controller의 Soft stop기능으로 안정적 운전 및 조작이 간단
- Brand name에 걸맞는 확실한 품질 보증 및 신속한 A/S처리
- 풍부한 실험 및 Field Test Data

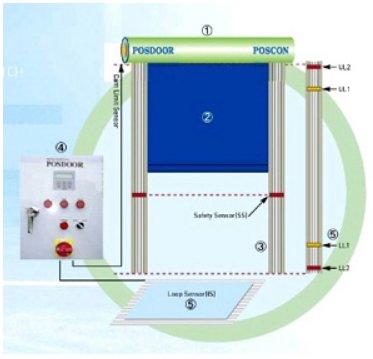

POSDOOR 구성
고속 자동문 구성
- Roller Assembly
- Door Curtain
- Door Frame
- Controller
- Sensor System
사양서 POSDOOR- SPECIFICATION
제어부 사양표
| 구분 | 항목 | 사양 |
|---|---|---|
| 정격출력 | 적용모터 용량 | 0.75~3.75KW |
| 출력용량 | 3~7KVA | |
| 정격 출력 전류 | 9~17.5A | |
| 최대 출력 전류 | 20~50A(TORQUE BOOST MAX.40%) | |
| 전원사양 | 전압/주파수 | 단상/3상,AC 220/380[V],50/60[Hz] |
| 허용 전압변동 | 입력 전압 기준±10%이내 | |
| 허용 주파수 변동 | 입력주파수 기준±5%이내 | |
| 제어사양 | 제어방식 | 공간 Vector PWM방식 |
| 캐리어 주파수 | 4~8KHz | |
| 출력 주파수 범위 | 0.0~100.0Hz, 0.1Hz간격 | |
| 주파수 정도 | 최고 주파수의 ±0.5%이내 (25°C±10°C) | |
| 제동 기능 | 회생제동(필요시) | |
| 동작MODE | 자동/수동 | |
| 보호기능 | SECURITY 기능 | 비밀번호 설정기능으로 설정값 임의 조절 방지 |
| PCB 보호기능 | 입, 출력단에 안전 FUSE삽입으로 본체 보호 | |
| 순간 과전류(O.C.) | 정격전류의 200%에서 출력 정지 | |
| 과부하(O.L.) | 정격전류의 150%,1분간 | |
| 과,부족전압 | DC LINK 약400,약190V | |
| 방열 FIN 과열(O.H) | 85~95[°C] 이상시 자동정지 / CONTROLLER 85~95[°C] 이상시 자동정지 | |
| 표시기능 | LCD | 2LINE, BACK LIGHT |
| 각종 제어기능 설정 및 MONITORING | ||
| 각종 ERR 창에 직접 표시,DIAGNOSIS기능 | ||
| 설정기능 | 최대 출력 주파수 | 50~120Hz, DEFAULT : 60Hz |
| 가속시간 | 0.4~20sec., DEFAULT :0.8sec | |
| 감속시간 | 0.4~20sec., DEFAULT :0.8sec | |
| ONE 스위치 | 개폐높이 임의조절 (사람진출입시1/2열림) | |
| STOP FREQUENCY | V/F 비율로서 50~100% | |
| RATED VOLTAGE | V/F 비율로서 50~100% | |
| INTERLOCK | ON/OFF 선택 | |
| 상승대기시간 | 0~10sec, DEFAULT : 5sec | |
| 입력신호 | KEY PAD 스위치 | MENU, ↑,↓,<-, ->, SET/MODE, UP,DOWN,STOP |
| BUTTON | TELEMECANIQUE 3점 (UP,DOWN,STOP) | |
| LIMIT 스위치 | ROTARY ENCODER 24V DC,PROXIMITY SENSOR | |
| 통신 기능 | RS232통신 PORT 채택 | |
| 원격 제어 | REMOTE CONTROL - RF/IR방식 | |
| INTERLOCK | 연동 운전용 입력 신호 | |
| 출력신호 | DBR 출력 | DBR 연결용(필요시) |
| INTERLOCK OUT | 자동문 연동 운전을 위한 출력 신호 | |
| RUN/STOP OUTPUT | DIG’OUTPUT(DO1)OPEN COL’R : RUN/STOP | |
| 기타 | 24V전원 출력 | |
| 사용환경 | 사용장소 | 옥내(부식성GAS,먼지 없는 곳) |
| 주위온도 | -15~40[°C], SELF REGULATOR 기능(option) | |
| 보존온도 | -10~+70[°C] | |
| 습도 | 5~90%RH 이하(이슬이 맺히지 않을 것) | |
| 진동 | 20HZ미만 : 1[G],(9.8㎨), 20~50Hz : 0.2[G], (2㎨) |
기구부 사양표
| 구분 | 항목 | 사양 |
|---|---|---|
| DOOR | W(폭)xH(높이) | 1~10m x 1~8m |
| MOTOR | MAKER/용량 | BONFIGLIORI(기본) : 0.75~3.75Kw(SIEMENS) |
| 감속기 (MAKER) | BONFIGLIORI(기본) : 10:1~30:1 MOTOVARIO,삼양감속기, 기타 | |
| CAM 감속 | 삼양 | GH-P6-0020+S6GX-0010 |
| 개폐속도 | 상승/하강 | MAX.2.2m/s /MAX.2.5m/s(WxH16㎡ 기준) MAX.1.5m/s /MAX.2.0m/s(WxH30㎡ 기준) |
| ROLLER | 재질/구조 | GROOVE형의 AL PIPE/2개의 AL RING과 알곤 용접 |
| SHAFT | 규격/허용공차 | ∅25~28/진원도 4mm이내 (폭6mDOOR기준) |
| COVER | 재질 | AL3T EXTRUSION(열처리, 1차 피막) |
| 본체BOX | 규격 | H480xB550xL(OPEN SIZE+500) |
| BRACKET | 재질/두께 | SS41/5T+도금 |
| 설치 | 방식/여유공간 | 볼트/상부-600, MOTOR측-350,WEIGHT측-150mm |
| FRAME 설치공간 | 재질/M측규격 | SS41/100x100(50)x2.3T,광명단 (방식PAINT),도색 |
| 재질/W측 규격 | SS41/150x100(50)x2.3T,광명단 (방식PAINT),도색 | |
| CROSS BAR | SS41/100x100(50)x2.3T,광명단 (방식PAINT),도색 | |
| 재질선택 | 아연 각관 100x50x2.3t | |
| 설치/돌출공간 | 용접, 볼트/전면으로 190mm돌출 | |
| POST | 재질 | AL3T EXTRUSION (열처리, 1피막) |
| TRACK | 재질 | 특수 플라스틱 |
| HOLDER | 재질 | AL3T EXTRUSION (열처리, 1피막) |
| WEIGHT | 재질 | S40°C, ∅ |
| COVER | 재질, 규격 | AL3T EXTRUSION (열처리, 1피막) |
| GUARD | 안전POST | ∅100x800xI자형, ∅200x900xU자형 |
| MAIN CURT’N | 기능 | 충돌시 터짐 후 상승시 자동 복구 |
| 재질 (MAKER) | PVC COATING+DOUBLE FILAMENT(1.8T이상) | |
| 색상/두께 | BLUE,ORANGE,GREY, 기타/0.9(기본),1.2,2OT | |
| 잔염, 전진시간 | 잔염시간 | |
| 파열강도 | 850kg/㎠/ BLACK (1.8T기준) | |
| 투명창 재질 | 2.0T(1or2분할 TYPE) | |
| 내풍압 | 28M/sec. (WIND BAR 추가시 35m/sec) | |
| 하부 | 재질/구조 | 1.6T 1PLY PVC COATING / BLACK (SPONGY 삽입) |
| 파열강도/ 색상 | 800 kg/㎠/BLACK,YELLOW | |
| SIDE부 | 구조 | 보강재를 시트지에 접합, |
| 보강재종류 | 4층 구조의 REINFORCED FILAMENT or MESH TYPE | |
| TOOTH | 구조 | 2 PIECE (전직도 유지) |
| 재질/재작 | 강화플라스틱/금속 PIN INSERT 사출 (내충격성강화) | |
| 체결방식 | RATCHET CLAMP - 2METAL PIN (AS교체의 편리성) | |
| 수명 | 10만회/5년 | |
| 근접 | MAKER/ 규격 | OMRON, SANIL / E2E-X2E1 |
| 엔코더 | MAKER/ 규격 | OMRON, AUTUNIX / E40H(12~24VDC) |
| PHOTO | MAKER/ 규격 | |
| 적외선 | MAKER/ 규격 | |
| LOOP | MAKER/ 규격 | NORTECH 301FT0101/230Vac,24Vac,24Vdc ±10% 84A |
| SAFETY 1. | MAKER/ 규격 | PHOTO BEAM 10M용 SENSOR |
| SAFETY 2. | MAKER/ 규격 | BIRCHER REGLOMAT /AIR SENSOR(OPTION) |
| 경보등 | MAKER/ 규격 | 220V 단상 |

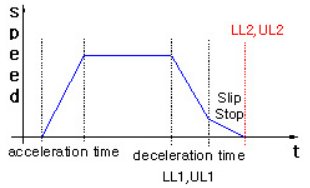

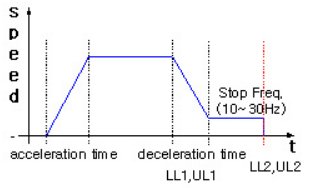

POSDOOR-CONTROLLER의 특성
| 항목 | 일반 Controller | POSDOOR Controller |
|---|---|---|
| 기능 | Soft Stop 기능 없음 | Soft Stop 기능 보유 |
| 장/단점 | 단점 : 고속개폐시 Slip에 의한 Over Roll발생 정지시 충격으로 기계수명 단축 | 장점 : 고속개폐시 주파수 가변에 의한 속도 제어로 안정적 동작 및 정위치 정지기능이 양호함 |
